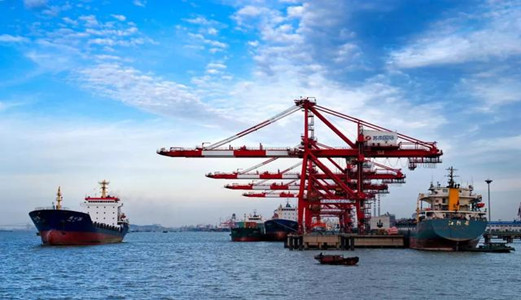

電子皮帶秤的應用較為廣泛，以某鋼鐵公司為例，其生產的優質鋼材如彈簧鋼、螺紋鋼、汽車用鋼等都有較高產量，優質的鋼材源于優質的原材料，而鋼廠則需要大量的原材料，如精粉、鐵礦粉等都來自水運，所以鋼廠需要沿長江、通過大型碼頭、可停泊大型船只，當外來原料由取料機進行取料后，再由皮帶輸送機輸送進入料場堆放。過去針對貿易船只的結算方式主要是靠吃水深度，這種方式誤差較大，廠方和船運公司偶爾也會因此產生糾紛，因此在料場進行有效的計量管理，這是本文需要對大家解決的問題！




　　一：產品描述



　　客戶案例分析：通過工控機，在碼頭和料場的皮帶輸送機下的電子皮帶秤系統進行管理，實現碼頭貿易結算和場內物料調度運算，進一步提高企業生產數據存儲、查詢和統計報表等功能，并且可以根據需要向有關部門提供相關運行數據。



　　選用圣能ICS系列電子皮帶秤——該系列皮帶秤主要由：稱重儀表、稱重傳感器、測速傳感器、稱重橋架和效驗裝置組成，具有顯示功能、通訊功能、參數設置和報警功能。其主要原理：是在皮帶輸送機中對散狀物料進行連續計量，可以在不中斷物料的情況下，測量出皮帶輸送機上通過物料的瞬時流量和累計重量。

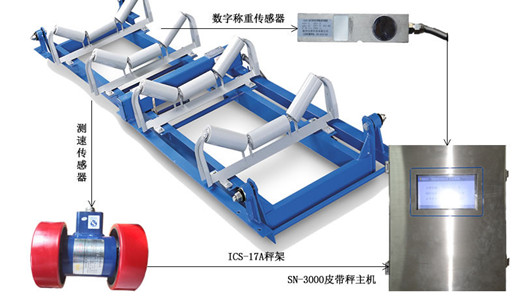

　　ICS17A型電子皮帶秤：稱重橋架為具有四托輥、雙杠桿式電子皮帶秤，采用兩只拉式傳感器，外側支撐無耳軸支點無磨擦，主梁采用矩形鋼管設計，剛性高、自重輕、減少物料堆積和零點漂移，整體精確度高、耐腐、抗震，保證穩定性、維護量少、安裝便捷。






　　二：產品功能



　　生產管理、顯示功能：由于系統控制流程比較復雜，涉及到復雜的網絡控制，因算法復雜，考慮的因素較多，既有物料進出碼頭的控制，又有出料廠的控制，還要考慮到系統的使用壽命，在有些皮帶上還加上了雙皮帶計量，由用戶根據需要選用哪臺儀表作為計量?jī)x表，報表查詢也是種類繁多，所以選擇一種合理有效的算法非常重要，一個好的算法能夠簡化工作流程，提高生產效率。

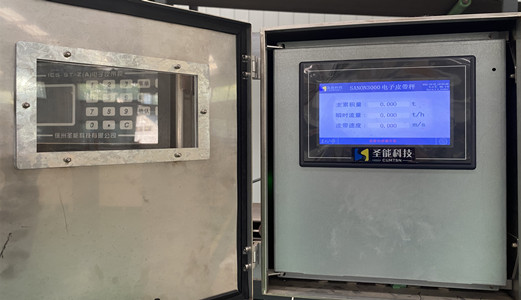

　　現場根據啟停的皮帶設備，將系統分成多個流程，再根據流程確定物料進出的種類和庫位，根據結構使我們可以很有效的保存相應的生產數據，當然，精確的電子皮帶計量時我們計算準確的基礎和關鍵，SN—ICS系列稱重儀表給用戶提供了準確的計量數據，使用戶能夠準確的計算出相關產量，實時采集并顯示皮帶瞬時流量、累計重量、皮帶速度和報警內容等，大大提升企業工作效率，良好的流程控制和準確的皮帶計量是幫助項目成功的保證。



　　班次設置、參數設置：提供對系統運行所需的生產值班規則設置，設置一旦完成，系統即可根據設定規則自動運行；另外包括報警設置、編碼周長設置、傳感器載荷設置、秤架間距設置、秤架傾斜角度設置、清楚總累計量設置、模擬速度設置、托輥數量設置等。




　　通訊功能、報警功能：自定義通訊協議和Modbus協議，抗干擾、檢錯能力強，以太網LAN、RS485、CAN等多種通訊方式，可以方便和其它系統對接；主機通過RS485與PC機通訊，并將皮帶秤主機監測的數據實時上傳給PC機。如果設備出現故障、高低流量、高低負載報警等，故障時，主機將報警信息傳送至上位機軟件，由上位機軟件顯示具體報警信息。



　　儀表監控、用戶管理：在計算機上模擬儀表面板操作，通過計算機上的操作面板對儀表進行遠程監控，如同在現場操作儀表，在計算機上即可完成調零、標定等工作，整個程序運行不受影響，還提供對用戶的權限管理，這是產品的一大特色。



　　數據查詢與維護：與場內聯網，每班結速后可由操作員對每臺秤的運行進行記錄和檢查，然后經計算機進行數據統計、整理匯總，確定無誤后將其發送至場內數據庫中，實現班產量、日產量、月產量的歸總，實現高精度時間日期、精確統計等操作，并且可以通過查詢結果進行打印，只要通過軟件系統即可完成對信息的綜合查詢與維護。



　　三、項目經驗



　　經過工程師團隊幾個月的艱苦努力，該項目已成功運行，并取得良好的經濟效益，同時對項目的實施，我們深刻體會到產品的用心設計，工程師團隊反復多次修改方案，多次赴廠房改造升級程序，多少個不眠夜、都伴著程序度過，終于使程序運行良好，通過項目的實施可以知道，在每個項目的實施路上都沒有一帆風順的，只有通過與用戶的不斷溝通、不停的下苦力，才能真正讓用戶滿意，所以項目的成功源于日常工作中的不懈努力、認真負責。
